Diseño de Paso Elevado Para Tuberías (Cruce Aéreo)

Saludos a todos los miembros visitan nuestra web de Planillas Excel para Ingeniería civil: Civil Excel, compartimos en esta publicación dos hojas de cálculo la primera titula “Cálculo y Diseño Estructural de Cruce Aéreo” y la segunda “Verificación de Puente Aéreo de Tuberías”, a continuación mostramos una imagen previa de la Planillas y los puntos que consideran para realizar el cálculo:

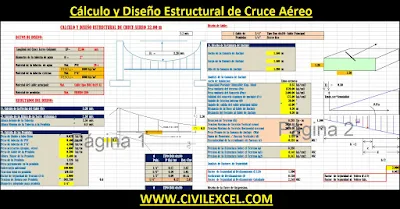

Cálculo y Diseño Estructural de Cruce Aéreo

Cálculo y Diseño Estructural de Cruce Aéreo
Datos de Diseño

Los datos necesarios para iniciar el diseño son los siguientes:

- Longitud del Cruce Aéreo
- Diámetro de la Tubería
- Material de la Tubería
- Material del cable Principal
- Material de péndolas

Los puntos que se siguen en esta planilla Excel son los siguientes:

1. Cálculo de la Flecha del Cable
2. Cálculo de la Altura de la Torre (Columna)
3. Cálculo de las Péndolas
4. Cálculo de los cables principales
5. Diseño de la cámara de anclaj

** Adicionalmente se muestran imágenes de la simulación realizada de la torre de suspensión.

1ra Descarga: Aquí

Verificación de Puente Aéreo de Tuberías

Verificación de Puente Aéreo de Tuberías
- Datos de Inicio
- Diseño de Péndolas
- Diseño del cable principal
- Diseño de la cámara de anclaje
- Diseño de la torre de elevación
- Longitud total del cable

2da Descarga: Aquí

Esperamos que estas planillas les sean de utilidad a toda la comunidad de ingeniería civil, no olviden compartir las publicaciones en sus redes sociales… Hasta Otra Oportunidad
