Cálculo de fundaciones para equipos-bombas

Saludos a todos los compañeros que visitan nuestra web de planillas Excel para ingenieros civiles gratuitas, luego de un tiempo sin compartir aportes retomamos las publicaciones con estas hojas de cálculo Excel que les ayudan con el diseño de fundaciones para bombas, a continuación unas imágenes y la descripción de los archivos.

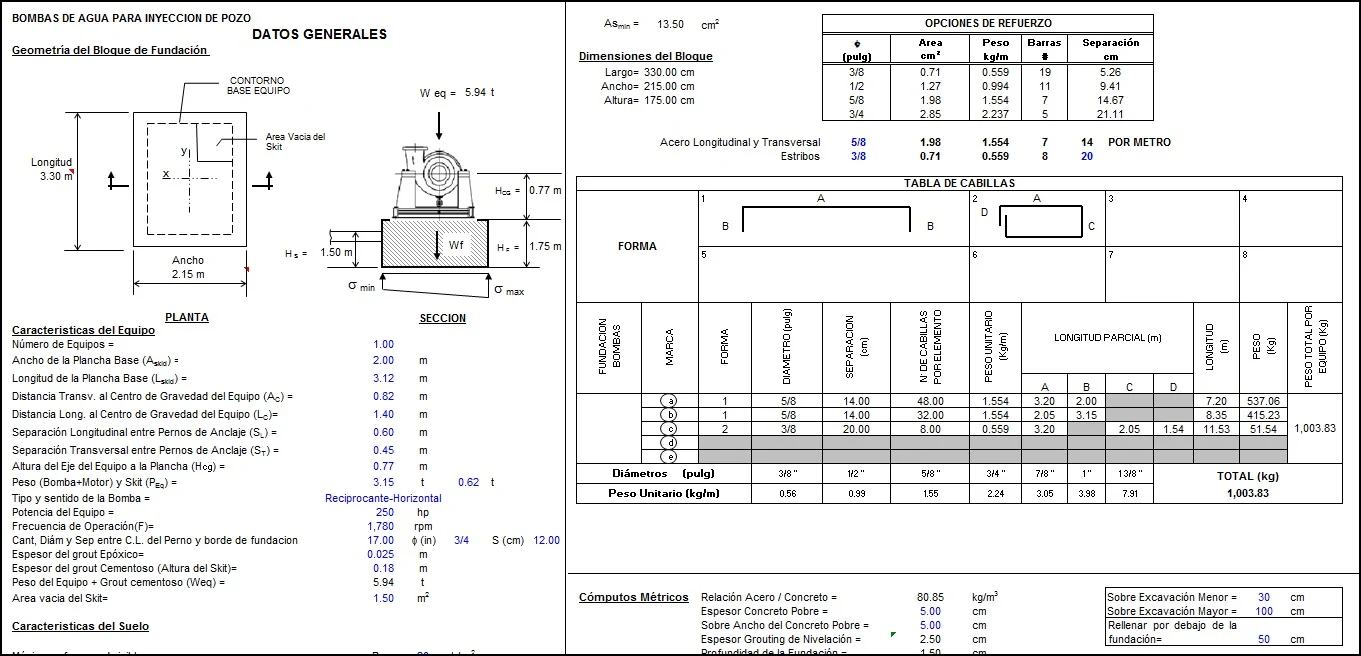

Bloque de Fundación para una Bomba

Se incluyen dos archivos Excel en un archivo comprimido, los archivos son los siguientes:

Análisis estático del Bloque de Fundación de una Bomba

Análisis dinámico del Bloque de Fundación de una Bomba

¿Cómo diseñar el bloque de fundación para una bomba?

Las planillas Excel son similares, ambas están divididas en dos hojas de cálculo, que contemplan los siguientes parámetros para el diseño del bloque de fundacion de la bomba:
Cálculo del bloque de fundación de una bomba

Diseño del bloque de fundación

Para el diseño del bloque de fundación se consideran los siguientes puntos:

* Geometría del bloque de fundación
* Características del Equipo
* Características del Suelo
* Diseño del bloque de fundación:

 - Ancho, altura y longitud del bloque
 - Verificación de la Excentricidad del conjunto (Fundación + Bomba) y Fundación
 - Dimensiones definitivas del bloque de fundación
 - Cargas sísmicas
 - Propiedades de la fundación
 - Verificación de esfuerzos en el suelo
 - Volcamiento
 - Deslizamiento
 - Acero de refuerzo

 Análisis dinámico

 - Radio equivalente
 - Relación de masa
 - Coeficiente de resorte
 - Factor de embutimiento para la constante del resorte
 - Constante de resorte equivalente
 - Frecuencia natural
 - Amortización geométrica
 - Frecuencia de resonancia
 - Factor de magnificación dinámica
 - Deflexión estática
 - Amplitud para traslación horizontal
 - Rotación por balanceo debida al momento y a la fuerza horizontal no balanceada
 - Verificación de resonancia

Cálculo del acero de refuerzo y cómputos

* Según las dimensiones del bloque
* Cómputos métricos del acero
* Detalles del acero de refuerzo

Esperamos que esta planilla Excel para diseñar fundaciones para bombas o equipos les sea de utilidad a todos los miembros de nuestra comunidad de ingeniería civil, no olviden compartir las publicaciones en sus redes sociales y dejarnos sus comentarios...el enlace de descarga se encuentra al final de la publicación...saludos a toda la comunidad de ingeniería.

Descarga: Aquí
